水泵系统扬程计算方法与工程应用指南
在给排水、化工、暖通及农业灌溉等工程领域，水泵作为流体输送的核心设备，其选型的准确性直接决定了系统的运行效率、稳定性与全生命周期成本。而系统扬程是水泵选型的核心依据，它代表了流体输送系统对水泵的能量需求。若扬程计算偏差过大，轻则导致水泵工作效率低下、能耗飙升，重则引发汽蚀、设备损坏。因此，掌握科学的系统扬程计算方法，是工程设计与设备运维的关键环节。
本文基于泵系统的基本定义，系统阐述系统扬程的构成要素、计算原理与工程应用方法，为水泵选型与系统优化提供理论与实践支撑。

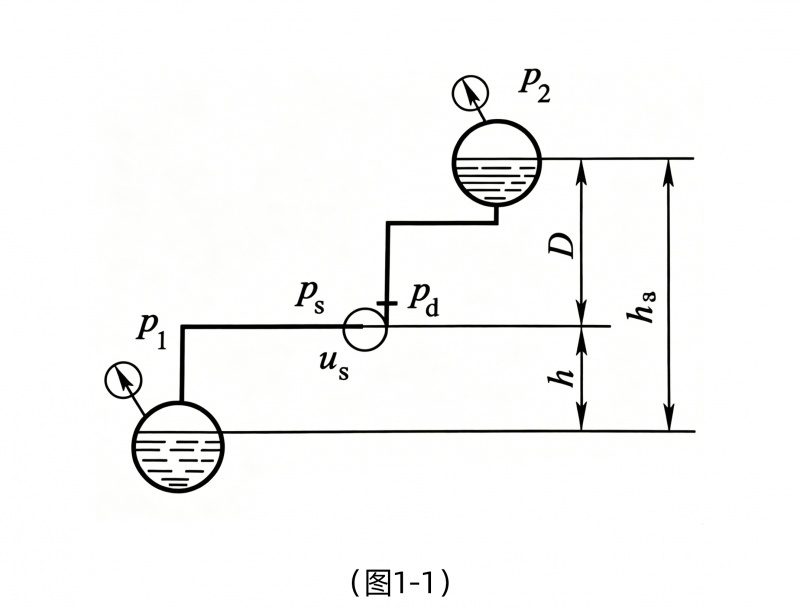

泵系统是一个由泵体及其附件、吸入管路、排出管路、吸液罐、排液罐共同组成的流体输送系统。其核心功能是通过水泵的机械能输入，克服管路阻力、位差与压力差，实现流体从吸液罐到排液罐的定向输送。
系统扬程指把单位重量的液体从吸人液面输送到排出液面所需要的能量，常用符号Hz表示，单位为m。它反映了流体输送系统对水泵的 “能量需求”，是水泵选型的核心匹配参数 —— 只有当水泵的额定扬程不小于系统扬程时，流体才能按设计要求完成输送。
根据能量守恒定律，流体输送过程中，系统扬程Hz是由几何高度ha（位能）、压力差（压能）和整个系统管路（泵本身除外）的阻力损失Hv三部分组成。
式中各参数的物理意义与计算方法如下：
01.几何高度差ha（位能项）
几何高度差ha是指排出液面与吸入液面之间的垂直高度差，代表单位重量液体克服重力所需的位能。其计算规则为：
-
当排液罐液面高于吸液罐液面时，ha取正值，代表需要水泵额外提供位能；
-
当排液罐液面低于吸液罐液面（如自流进水）时，ha取负值，代表位差可辅助流体输送，降低水泵的能量需求。
在工程计算中，ha需按设计工况下的最大垂直高度差取值，避免因工况变化导致扬程不足。
02.压力差项（压能项）
压力差项代表单位重量液体克服吸入液面与排出液面之间的压力差所需的能量，其中：
-
p1：吸液罐液面的绝对压力（单位：Pa）；
-
p2：排液罐液面的绝对压力（单位：Pa）；
-
ρ：输送液体的密度（单位：kg/m³，清水可按 1000 kg/m3 取值）；
-
g：重力加速度，取 9.81 m/s2。
03.管路阻力损失Hv（损失项）
管路阻力损失Hv是指流体在吸入管路与排出管路中流动时，因沿程摩擦和局部阻力产生的能量损失（注：水泵本体的内部损失不计入系统扬程，仅计算管路系统的损失）。它由两部分组成：
沿程阻力损失：流体与管壁摩擦产生的损失，计算公式为：
其中 λ 为沿程阻力系数，L 为管路长度，d 为管路内径，v 为管内流速；
局部阻力损失：流体通过弯头、阀门、三通、异径管等管件时，因流向或流速变化产生的损失，计算公式为：
其中 ζ 为局部阻力系数，需根据管件类型查表取值。
工程中常采用简化方法计算：根据管路长度、管径、管件数量，结合经验公式或水力计算手册，直接得到总阻力损失Hv，单位为 m。
