水泵频繁烧坏？多为进水堵塞、缺水干烧所致

不少用户遇到水泵频繁损坏，就算反复换新泵、选用进口设备，故障依旧反复出现。结合真实拆机案例，带大家理清故障根源，做好日常运维减少维修成本。

PART.01

真实拆机故障实拍

一台立式多级泵运行异响，拆解后内部损伤十分明显：

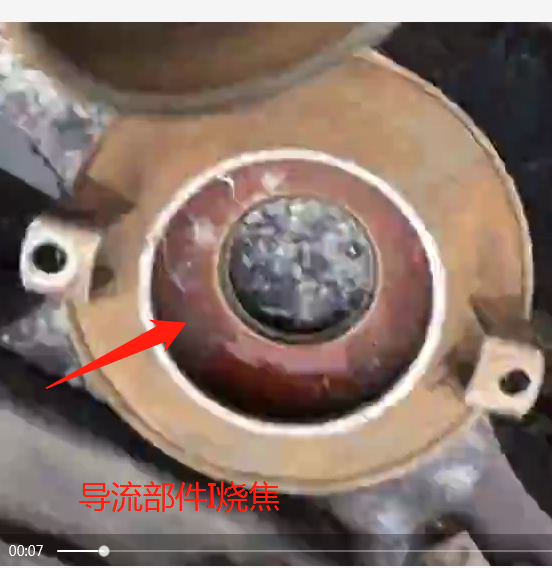

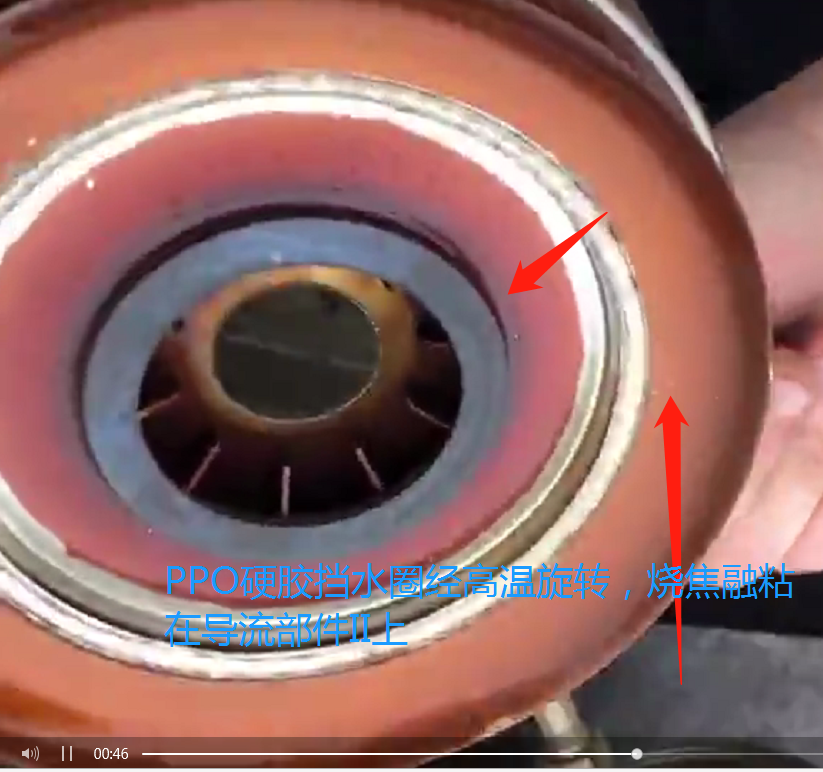

1. 导流部件整体焦黑，PPO 材质挡水圈因高温熔化，牢牢粘在导叶流道内；

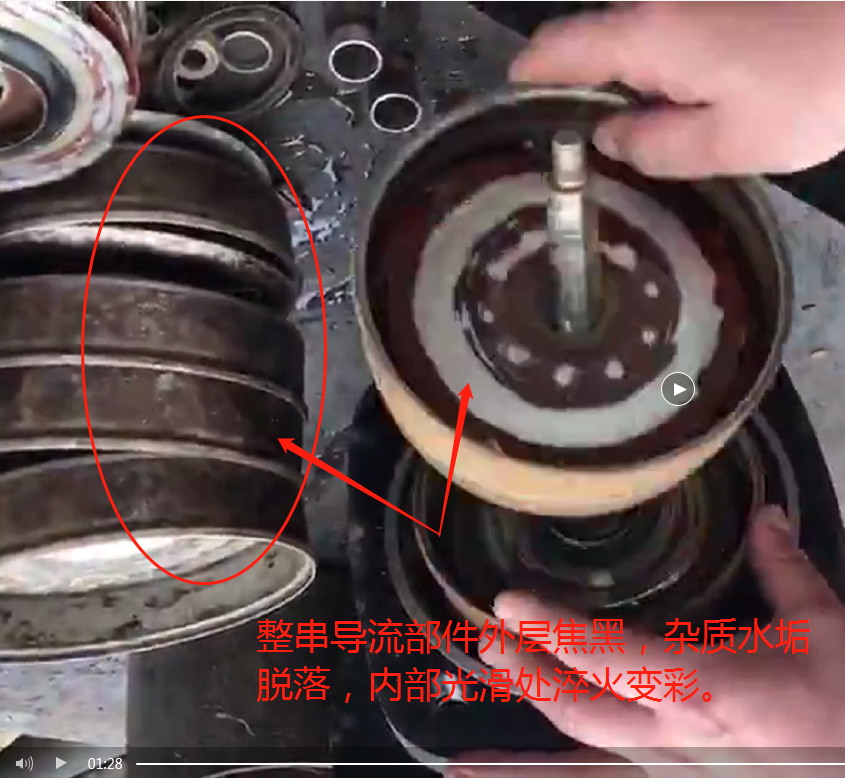

2. 越靠近泵顶端的叶轮缺水越严重，金属表面出现高温淬火变色；

3. 叶轮上段泵轴、机械密封干烧，水垢与密封橡胶融化结块；

4. 内部滑动轴承失去水润滑碎裂，碎屑高速撞击，进一步打坏整套水力配件。

PART.02

出故障根本原因

1. 过滤器堵塞，供水持续不足（最常见诱因）

循环水含有水垢、杂质，小型过滤器很容易淤堵，进水流量大幅下降，泵腔长期半缺水运行。 双重损伤同步发生：一是进水不足引发汽蚀，持续腐蚀叶轮、导叶；二是缺少水体冷却润滑，叶轮、机封高速干摩擦急剧升温，塑料件熔化、金属件高温变形。哪怕是进口水泵，长期这种工况也会快速报废。

2. 多种工况叠加，加重缺水干烧

除滤网堵塞外，这些操作问题也会加剧损坏：

1. 水箱水位过低，水位不足叶轮组高度 1/5，进水口吸入空气；

2. 进水管管径偏小、管路弯头过多，进水阻力过大；

3. 停机换水、排空管道后，开机前未充分排气；

4. 长期关小出水阀运行，泵内水循环不足。

补充说明

以上所有烧灼、变形、熔融损坏，均属于使用及运维不当导致，不属于水泵本身质量问题，相关维修更换费用需由使用方承担。

PART.03

日常运维防范方案

1. 升级过滤装置：选用过滤面积更大的过滤器，定期拆洗滤网，避免杂质堵死进水；循环水系统建议定期换水，减少水垢堆积。

2. 保障充足进水：水箱水位始终高于叶轮 1/5 以上，进水口完全浸没；大流量工况进水管径建议不小于 DN50，缩短管路、减少弯头降低阻力。

3. 规范开机流程：停水、换水后启动水泵，打开排气阀持续排气，直到出水连续无气泡再投入使用。

4. 加装保护装置：条件允许可加装液位、水流感应开关，缺水时设备自动停机，从源头杜绝空转干烧。

水泵反复出现同款故障，基本都是供水系统工况异常导致，并非产品本身缺陷。做好进水通畅、规范开机操作，就能避开绝大多数高温烧毁、异响故障，大幅降低配件更换和维修支出。
